一、岸电情况简述

　　状元岙公司7、8#泊位有3台低压岸电箱（充电桩），型号为JL-LVSC-HS-2250-450-WZ 3座 250A 低压岸电箱。每个岸电箱体安装配备 2 个 AC690V/250A 标准岸电专用插座，单插座极限输出为200KW,双插座总输出不高于400KW。

　　二、岸电箱编号及码头位置

• 状元岙7、8#泊位低压岸电插座箱主要技术参数及要求

　　使用环境：

1. 环境温度:室内设备:0C~+40C。室外设备:-20C~+50C
2. 相对湿度:不超过 95% (S45C时)不超过70% (>45C时)
3. 运行地点:无导电或爆炸尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽

1. 海拔高度:1000 m

　　5)  地震烈度: 7 度

　　额定电压:400V

　　额定电流:2*250A

　　额定频率：50Hz

　　输出插座:2 个 AC690V/250A 标准岸电专用插座

　　特殊条件:防沙尘、防潮、防盐雾等

　　防护等级:IP65

　　相关配置:电源指示灯、安全联锁装置、插头位置检测、加热器、加热器指示灯

　　外观大小:1110*750*450

　　四、插头及插座

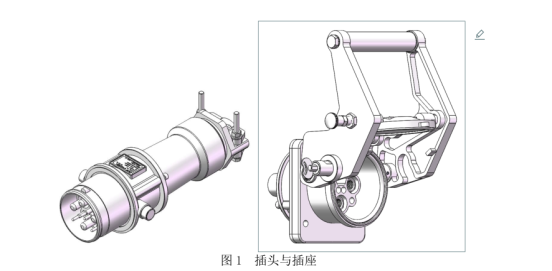

　　插头、插座如下示意图

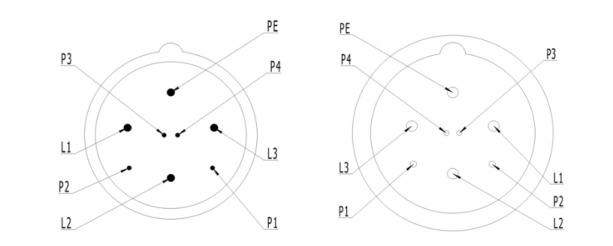

电气附件通过P1和P3一组控制触头实现岸侧电气连锁，通过P2和P4一组控制触头实现船侧电气连锁
